來源：連接器世界網 作者：白音
1 引言
電連接器是各類電子設備中不可或缺的基礎元件，承擔著電路連接、信號傳輸和電力供應的關鍵功能，其應用范圍覆蓋航空、航天、兵器、電子、船舶、軌道交通、汽車制造、醫療設備、工業自動化等多個領域。隨著電子技術的快速發展，設備對信號傳輸速率、傳輸精度及抗干擾能力的要求不斷提高，電連接器的工作環境也愈發復雜嚴苛——高溫、低溫、濕熱、鹽霧、振動、沖擊等惡劣條件均可能導致其性能退化甚至失效。
電連接器失效不僅會影響設備的正常運行，在航空航天、汽車安全等關鍵領域，還可能引發災難性后果。因此，開展電連接器失效模式分析，明確失效機理與影響因素，建立科學的失效預防體系，對提升電子系統可靠性、降低故障風險具有重要的意義和實用價值。本文基于電連接器的結構組成與工作原理，拋磚引玉，簡要分析其典型失效模式，為相關領域的工程實踐提供參考。
2 電連接器結構與工作原理
2.1 結構組成
電連接器的結構通常由接觸件、絕緣體、外殼、鎖緊機構及附件等組成，各部件協同作用以保證連接可靠。電連接器接觸件是電連接器的核心導電部件，承擔信號或電力傳輸功能，分為插頭接觸件和插座接觸件，常見類型有針式、孔式、片狀等，其材料多選用銅合金（如黃銅、錫青銅）并表面鍍金、鍍銀或鍍錫，以提升導電性、耐磨性和抗腐蝕性。電連接器絕緣體用于固定接觸件、保證接觸件之間及接觸件與外殼之間的絕緣性能，材料通常為工程塑料（如尼龍、PPS、PBT、LCP）或陶瓷，需要具備良好的絕緣強度、耐高溫性和機械強度。外殼用于保護內部接觸件和絕緣體，增強電連接器的機械防護能力和電磁屏蔽性能，材料多為金屬（如鋁合金、不銹鋼）或高強度塑料，部分外殼表面會進行陽極氧化、電鍍等處理，提升抗腐蝕能力。鎖緊機構用于實現電連接器插頭與插座的可靠連接與分離，防止因振動、沖擊等外力導致連接松動，常見類型有螺紋鎖緊、卡扣鎖緊等。附件包括密封圈、防塵蓋、尾部附件等，用于提升電連接器絕緣體的密封性能、防塵性能和線纜固定可靠性，以適應不同的應用環境需求。

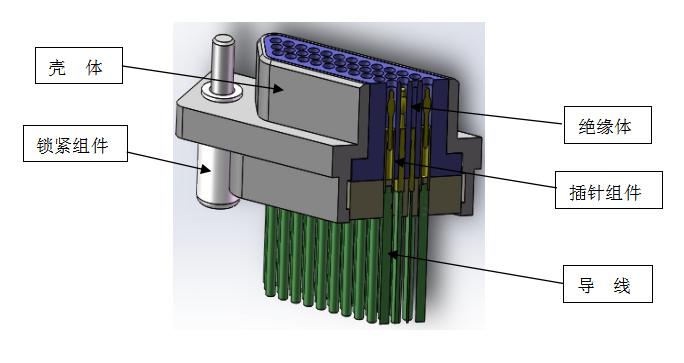

圖1 連接器典型結構圖示
2.2 工作原理
電連接器的核心工作原理是通過接觸件的機械接觸實現電路的接通與斷開，其本質是依靠電連接器接觸件形成穩定的電流通路。當插頭與插座對接時，通過針孔彈性機構施加一定的接觸壓力，使插頭接觸件與插座接觸件緊密貼合。接觸壓力的大小影響著接觸電阻的數值——接觸壓力不足會導致接觸電阻增大，引發發熱、信號衰減等問題；接觸壓力過大則可能造成電連接器接觸件變形、磨損，影響使用壽命。
在信號傳輸過程中，接觸件的表面粗糙度、鍍層質量、接觸面積等參數會影響信號傳輸的質量，若接觸件表面存在氧化層、污染物或磨損痕跡，可能導致信號失真，傳輸速率下降；絕緣體需要有效隔離相鄰電連接器接觸件，防止出現漏電、短路或絕緣擊穿等現象，其絕緣性能直接決定電連接器的工作電壓等級和使用安全性；外殼與附件通過機械防護和環境密封，為內部核心部件提供相對穩定的工作環境，減少外部因素對連接可靠性的影響。
3 電連接器典型失效模式
電連接器的失效模式多樣，受結構設計、材料性能、制造工藝、使用環境及安裝維護等多種因素影響。根據失效部位和失效機理的不同，可將其典型失效模式歸納為接觸失效、絕緣失效、機械失效、環境老化失效等。
3.1 接觸失效
接觸失效是電連接器最常見的失效模式，相關統計表明，接觸失效占所有失效案例的60%以上，其核心問題是接觸件之間的電傳輸通路中斷或不穩定，主要表現為接觸電阻增大、信號衰減、間歇性通斷、開路等。接觸失效的產生機理主要與接觸件的表面狀態、接觸壓力、磨損程度及污染物附著等因素相關。
首先，電連接器接觸件表面氧化與腐蝕是導致接觸失效的主要原因之一。電連接器接觸件多為銅合金材質，其表面易與空氣中的氧氣、水分、二氧化硫等物質發生化學反應，形成氧化層或腐蝕層。這些氧化層和腐蝕層的導電性能極差，會使接觸電阻急劇增大，甚至導致電路不通。在高溫、高濕、鹽霧等惡劣環境中，氧化與腐蝕反應會加速，尤其在海洋性氣候、工業污染環境中，會進一步加劇接觸失效。對接觸件進行表面處理，可以有效提升其抗腐蝕能力。
其次，接觸壓力不足同樣會導致接觸件之間接觸不良。接觸壓力是保證電連接器接觸件緊密貼合的關鍵，其大小由鎖緊機構設計、電連接器接觸件彈性結構等決定。若鎖緊機構磨損、變形或安裝不到位，會導致對接后接觸壓力不足；電連接器接觸件長期使用后，彈性元件（如彈性孔、麻花針）會出現疲勞失效，彈性形變能力下降，也會使接觸壓力減小。接觸壓力不足會導致電連接器接觸件之間存在微小間隙，形成“虛接”現象，不僅增大接觸電阻，還會在振動、沖擊等外力作用下出現瞬斷，影響信號傳輸穩定性。
此外，電連接器接觸件磨損與變形也會引發接觸失效。在電連接器插拔過程中，接觸件表面會發生機械摩擦，長期插拔會導致鍍層磨損、基底材料暴露，暴露的基底材料易氧化腐蝕，同時磨損產生的金屬碎屑可能附著在接觸表面，造成接觸不良。若插拔力過大、安裝時受力不均或受到外部沖擊，電連接器接觸件可能發生彎曲、變形，導致插頭與插座無法精準對接，形成局部接觸或完全無法接觸，引發失效。
3.2 絕緣失效
絕緣失效是指電連接器絕緣體的絕緣性能下降或喪失，主要表現為絕緣電阻降低、漏電、絕緣擊穿等，可能導致相鄰電路短路、信號串擾，甚至引發觸電、火災等安全事故。絕緣失效的產生機理主要與電連接器絕緣體材料老化、污染物附著、環境侵蝕及制造缺陷等因素相關。
電連接器絕緣體材料老化是絕緣失效的核心原因。電連接器在長期使用過程中，會受到高溫、紫外線、氧氣等環境因素影響，導致電連接器絕緣體變脆、開裂、絕緣性能下降。例如，在高溫環境中，工程塑料絕緣體可能出現熱變形、熔融現象，導致絕緣層厚度減小、絕緣強度降低；在紫外線照射下，塑料材料可能會發生降解，表面出現裂紋，易吸附水分和污染物，進一步降低絕緣性能。
污染物附著與受潮會加劇絕緣失效。電連接器使用環境中若存在灰塵、油污、鹽分等污染物，這些物質會附著在絕緣體表面或滲入絕緣層內部，降低絕緣性能。
制造缺陷也是導致絕緣失效的重要因素。若電連接器絕緣體在注塑成型過程中存在氣泡、裂紋、缺料等缺陷，會使絕緣層的結構完整性遭到破壞，絕緣強度降低；若接觸件與絕緣體的裝配間隙過大，會導致水分、污染物易進入間隙，從而引發局部絕緣失效。
3.3 機械失效
機械失效是指電連接器的機械結構部件因磨損、變形、斷裂等導致其機械功能喪失，進而影響連接可靠性的失效模式，主要表現為鎖緊松動、插拔困難、外殼破損、線纜脫落等。
鎖緊機構失效是機械失效中最常見的類型。鎖緊機構長期承受插拔力、振動、沖擊等機械應力，會出現磨損、疲勞變形或斷裂現象。例如，螺紋鎖緊式連接器的螺紋因長期旋合、拆卸，會出現滑絲、磨損問題，導致無法可靠鎖緊。鎖緊機構失效后，電連接器在外部外力作用下易出現連接松動，進而引發接觸不良等二次失效。
接觸件的機械變形與斷裂也是機械失效的重要表現。接觸件的彈性結構（如麻花針、彈性孔）在長期插拔或振動作用下，會出現疲勞變形、斷裂，導致接觸壓力不足或無法實現有效接觸；若安裝時插拔力過大、受力不均，或受到外部沖擊，接觸件可能發生彎曲、折斷，直接導致電路開路。此外，制造工藝缺陷（如接觸件材料強度不足、外殼注塑成型缺陷）會降低機械部件的承載能力，加速機械失效的發生。
3.4 環境老化失效
環境老化失效是指電連接器在惡劣使用環境（如高溫、低溫、濕熱、鹽霧、振動、沖擊、電磁干擾等）中，各部件性能逐漸退化，最終導致電連接器絕緣體整體失效的模式。環境老化失效并非單一失效機理，而是多種環境因素與電連接器絕緣體結構、材料相互作用的結果，電連接器絕緣體失效表現多與接觸失效、絕緣失效、機械失效相伴而生。
高低溫環境會導致電連接器各部件熱脹冷縮不均，引發結構變形和性能退化。高溫環境下，接觸件鍍層易加速氧化、脫落，電連接器絕緣體材料易熱變形、老化，鎖緊機構的彈性元件易疲勞失效；低溫環境下，塑料絕緣體易變脆、開裂，接觸件與絕緣體的裝配間隙會因收縮增大，同時低溫會使接觸表面的氧化層硬度增加，插拔時易產生碎屑，影響接觸可靠性。溫度交替變化時，各部件的熱脹冷縮差異會加劇結構應力變化，導致電連接器絕緣體裂紋、接觸件松動等問題，進一步降低電連接器的可靠性。
濕熱與鹽霧環境主要引發腐蝕和絕緣性能下降；振動與沖擊環境會通過機械應力引發電連接器的連接松動和結構損傷。此外，電磁干擾環境會影響電連接器的信號傳輸性能，若外殼電磁屏蔽性能不足，外部電磁信號會侵入電路，導致信號串擾、失真，影響設備正常工作，雖不直接導致電連接器物理失效，但會使其功能失效，間接引發系統故障。
4 結語
電連接器作為電子系統的核心接口部件，其失效模式復雜多樣，接觸失效、絕緣失效、機械失效、環境老化失效是其典型失效模式，這些失效模式的產生與結構設計、材料性能、制造工藝、使用環境及安裝維護等多種因素密切相關。
隨著電子技術向高頻化、高速化、小型化、集成化等方向發展，以及航空航天、新能源汽車、人工智能等領域對電連接器可靠性要求的不斷提高，電連接器的失效模式將呈現出更加復雜的特征，對失效分析與預防技術也提出了更高的挑戰。
未來，可以進一步完善電連接器可靠性標準體系，推動失效分析與預防技術的標準化、規范化發展，為電連接器行業的高質量發展提供支撐。
參考文獻
[1] 陳立偉, 張海波. 電連接器環境老化失效機理及加速試驗研究[J]. 航空學報, 2022, 43(3): 321-330.
[2] 劉軍, 王麗. 電連接器接觸失效機理及預防措施研究[J]. 電子元件與材料, 2019, 38(7): 89-94.
[3] 張磊, 陳明. 惡劣環境下電連接器絕緣失效分析與改進[J]. 電工技術學報, 2021, 36(12): 2654-2662.
[4] 王健, 李剛, 張宏. 電連接器可靠性設計與失效分析[M]. 北京: 電子工業出版社, 2020.
